КМУ АНТ 7.8-3ТЛ
| Технические характеристики КМУ АНТ 7.8-3ТЛ | |
|---|---|
| Материал | Высокопрочные стали |
| Количество выдвижных секций, шт. | 3 |
| Грузовой момент, тм | 7,88 |
| Максимальная грузоподъемность, кг | 3030 |
| Грузоподъемность на максимальном вылете, кг (без учета крюка) | 480 |
| Максимальный вылет стрелы, м | 9,81 |
| Максимальная высота подъема, м | 11,4 |
| Максимальная глубина опускания, м | 11,5 |
| Скорость вращения, об/мин | 2 |
| Способ управления | Гидравлический |
| Угол подъема стрелы, град | 1…72 |
| Угол поворота колонны, град | 360 (непрерывно) |
| Место управления | С земли |
| Транспортное положение опор | Вниз |
| Тип выдвижных опор | Механические |
| База выдвижных опор, мм | 4200 |
| Масса без гидронасоса, рабочей жидкости, кг | 1220 |
| Емкость гидробака, л (полная/max/min) | 40 |
| Производительность насоса, л/мин | 50 |
| Рабочее давление, МПа | 21 |
| Размер по осям шпилек, мм | 410 |
| Габаритные размеры в транспортном положении (ДхШхВ), мм: | 3620х2150х2600 |

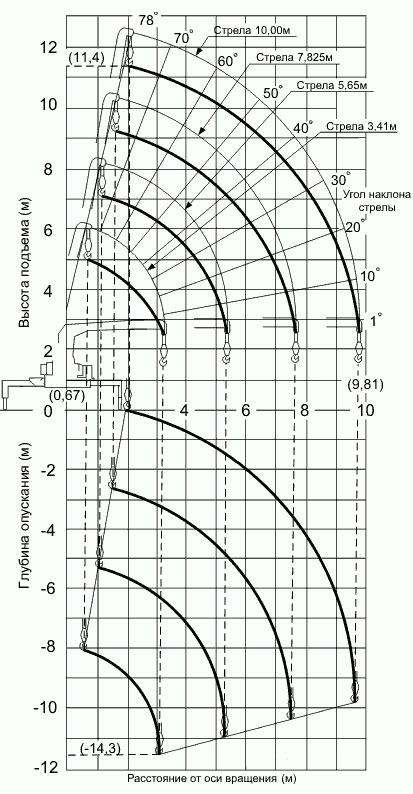

Грузовысотные характеристики
ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используются высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.
Назначение КМУ АНТ 7.8-3ТЛ
Крано-манипуляторная установка АНТ 7.8-3ТЛ предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 3030 кг.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

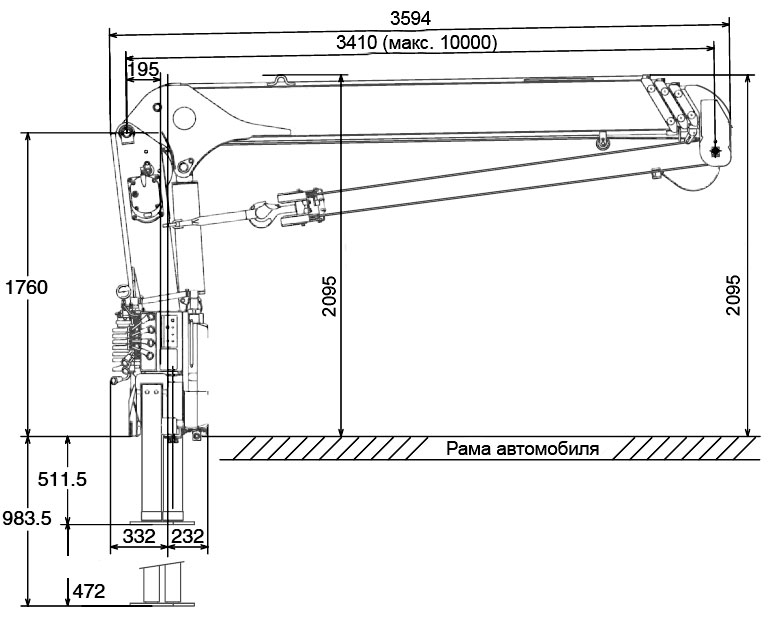

Габаритный чертеж

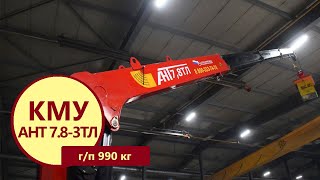

Видеоролики
Доработки
Невыдвижные дополнительные опоры на Урал, Камаз
Невыдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание.
Выдвижные дополнительные опоры на Урал, Камаз
Выдвижные гидравлические опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Опоры выдвигаются на разную длину и фиксируются в конечных положениях.
Дистанционное управление
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Грузовая корзина
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Сертифицированная пассажирская люлька 1-местная
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Сертифицированная пассажирская люлька 2-местная
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Гидронасос
Гидростанция 380В
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
