КМУ АНТ 20-5ТЛ с буром и люлькой
Скрыть фото
+13 ФОТО

КМУ АНТ 20-5ТЛ с буром и люлькой

В наличии на складе - В производстве -
Тросовая крано-манипуляторная установка АНТ 20-5ТЛ с бурильным оборудованием предназначена для проведения погрузочно-разгрузочных работ, бурения грунта, а также для подъёма людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ.
Цена По запросу
Версия для печати
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 20-5ТЛ
Грузовой момент, тм 20 (21*)
Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр 7,5/2*
Грузоподъемность нетто на максимальном вылете стрелы, тонн/метр 0,35/20,3*
Максимальный вылет стрелы, м 20,3
Минимальный вылет стрелы, м 1,2
Минимальный рабочий вылет стрелы, м 2,5
Угол поворота колонны, град. 360 (непрерывно)
Угол наклона стрелы/скорость, град./сек. От -17 до +80 / 18
Скорость вращения, об/мин 2
Максимальная высота подъема, м 23
Максимальный рабочий радиус, м 20,3
Максимальная глубина опускания 19,5 м
Крутящий момент механизма поворота, тм 2
Место управления С сиденья
Опорные балки С гидравлическим приводом
Лебедка

С гидравлическим приводом

Диаметр – 10 мм

Длина – 120 м

Расход рабочей жидкости, л/мин 60
Рабочее давление, bar 240
Встроенный гидробак, л 170 л
Масса КМУ, кг 3970
Характеристики бурильного оборудования
Комлектация Гидровращатель, шнек с буром, дополнительная гидролиния
Глубина бурения 4500 мм
Тип привода бурильного инструмента Гидравлический
Диаметр бурения 360 мм
Вращение бурового инструмента 35 об/мин
Крутящий момент гидровращателя бура 7000 Нм
Забурник Диаметром 360 мм с винтовым шнеком 2500 мм
Забурные части Для грунтов 5-6 категории, резцы скальные
Удлинитель шнека Телескопический длиной 2000 мм
Люлька двухместная сертифицированная
Назначение

подъём людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ

рассчитана на подъем двух человек

Грузоподъемность 250 кг
Длина 1560 мм
Ширина 650 мм
Кронштейн с быстросъемным устройством
Управление дистанционное – радио-пульт




* Значения грузоподъемности даны без учета массы крюковой подвески (50 кг).
Массу крюковой подвески, стропов и других вспомогательных принадлежностей следует вычитать из указанных значений.

ВАЖНО ЗНАТЬ: Еще одной особенностью модели КМУ АНТ 20-5 ТЛ является отрицательный угол наклона, то есть стрела может опускаться ниже уровня горизонта на 17°, что упрощает ее обслуживание, так как для осмотра теперь не требуется лестница или стремянка. Также облегчается монтаж корзины и обеспечивается комфортный доступ в нее с земли.


СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Грузовысотные характеристики

Видеоролики

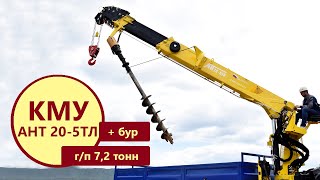

Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные опоры на Урал, Камаз (выдвижные, гидравлические)

Выдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Опоры выдвигаются на разную длину и фиксируются в конечных положениях.

Гидравлический поворот опор
Оснащение крано-манипуляторных установок гидравлическим механизмом выдвижения и поворота опор в транспортном положении не оказывает влияния на клиренс, таким образом, повышая проходимость автомобиля.
Сертифицированная пассажирская люлька 1-местная
Рабочая платформа, или как ее еще могут называть — люлька, представляет из себя сварную конструкцию, которая имеет пол и ограждение с перилами, водило для подсоединения к стреле КМУ и механизм поворота, служащий для фиксации при помощи шарового крана для работы на высоте.
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Защитный тент на кресло оператора
Ограничитель или указатель опасного приближения к линии электропередач для работы вблизи ЛЭП
