КМУ АНТ 10ЛМ с лесным захватом
В наличии на складе 12 ед.
В производстве -
Крано-манипуляторная установка АНТ 10ЛМ предназначена для механизации погрузо-разгрузочных работ, подтаскивания и штабелирования лесоматериалов. Содержит высокопрочную сталь.
Цена
По запросу
Версия для печати
Важно знать
Характеристики
Описание
Видео
Доработки
| Лесозаготовительный манипулятор АНТ 10ЛМ | |
|---|---|
| Материал* |
|
| Количество выдвижных секций | 1 шт. |
| Грузовой момент | 10 тм |
| Грузоподъемность на минимальном вылете | 3100 кг |
| Грузоподъемность на максимальном вылете | 1350 кг |
| Максимальный вылет стрелы | 7,4 м |
| Максимальная высота подъема | 9,6 м |
| Рекомендуемая площадь поперечного сечения захвата при сомкнутых концах челюстей | 0,35 м2 |
| Способ управления | Гидравлический |
| Угол поворота колонны | 425° |
| Угол поворота вала ротатора | Бесконечно |
| Место управления | с сиденья |
| Тип выдвижных опор | Гидравлические |
| База выдвижных опор | 3765 мм |
| Стандартная база опор | 2470 мм |
| Масса манипулятора (без гидронасоса, рабочей жидкости) | 1830 кг |
| Объем маслобака, не менее | 200 л |
| Расход рабочей жидкости | 60 л/мин |
| Рабочее давление | 24 МПа |
| Размер по осям шпилек | 575 мм |
| Размер для монтажа на раме | 656 мм |
| Момент поворота в горизонтальной плоскости, не менее | 24 кНм (2448 kgf.m) |
| Габаритные размеры в транспортном положении (ДхШхВ), не более | 5300х2470х2565 мм |
| Технические характеристики лесного захвата | |
| Материал | Высокопрочная сталь |
| Тип привода механизмов | Гидравлический |
| Площадь поперечного сечения | 0,35 м2 |
| Виды материалов, для перевалки которых предназначен | Лесоматериалы |
| Масса с рабочей жидкостью в гидроцилиндре | 0,245 т. |
| Температура рабочего состояния | -40...+40 °С |
|
Температура нерабочего состояния Относительная влажность воздуха до 100% при температуре до +25°С |
-50 °С |
* ВАЖНО ЗНАТЬ: Силовой каркас данной модели КМУ спроектирован с использованием рациональной комбинации сталей. Высокопрочная сталь используется в наиболее нагруженных узлах, обеспечивая максимальную несущую способность. Конструкционная сталь 09Г2С, применяемая во вспомогательных элементах, гарантирует необходимую надежность конструкции. Такое распределение материалов обеспечивает оптимальный баланс прочностных характеристик, повышая надежность и обеспечивая длительный ресурс эксплуатации КМУ в различных климатических условиях.
Особенности
- Усиленная металлоконструкция опорно-поворотного устройства
- Основание КМУ и лесной захват изготовлены из высокопрочной стали. Это обеспечивает оптимальную прочность, надежность и долговечность конструкции в любых климатических условиях.
- Наличие сапуна в основании платформы в целях предотвращения образования разрежения в полостях основания. Такое решение позволит увеличить ресурс ОПУ и обеспечить максимально долгий срок его эксплуатации
- Длинные РВД, идущие от телескопа к ротатору, разделены, чтобы избежать их перетирания и облегчить замену
Грузовысотные характеристики
СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ
Отличительные особенности КМУ АНТ 10ЛМ:
- Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
- На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
- У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С.
- Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
- Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
- Усиленная металлоконструкция опорно-поворотного устройства.
- Основание КМУ и лесной захват изготовлены из высокопрочной стали. Это обеспечивает оптимальную прочность, надежность и долговечность конструкции в любых климатических условиях.
- Наличие сапуна в основании платформы в целях предотвращения образования разрежения в полостях основания. Такое решение позволит увеличить ресурс ОПУ и обеспечить максимально долгий срок его эксплуатации.
- Длинные РВД, идущие от телескопа к ротатору, разделены, чтобы избежать их перетирания и облегчить замену.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
Габаритный чертеж

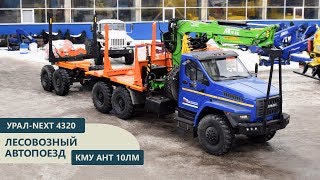

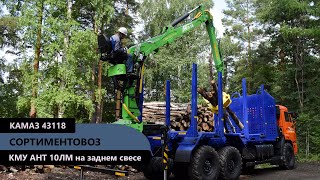

Видеоролики
Доработки
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Защитный тент на кресло оператора
Датчик приближения к ЛЭП
Специальная система безопасности, разработанная для защиты персонала и техники при работе вблизи линий электропередачи. Датчик непрерывно отслеживает расстояние до токонесущих проводов. При опасном сближении система подает громкий звуковой и световой сигнал оператору, позволяя безопасно отвести оборудование.
Подходит для всех КМУ АНТ.
Подходит для всех КМУ АНТ.
