Услуги

На сегодняшний день УЗПМ АНТ оснащен уникальным производственным комплексом, способным обеспечивать качественную и своевременную обработку металла. Парк станков позволяет оказывать услуги по изготовлению деталей любой сложности и конфигурации. Вы можете заказать отдельные виды работ или полный комплекс обработки металла.

Плазменная резка Лазерная резка Гибка Фрезеровка Токарные работы Расточка Закалка ТВЧ Сварка Дробеструйка и покраска Доработка КМУ Монтаж КМУ

При необходимости наши специалисты из конструкторского отдела помогут подготовить необходимые чертежи.
Все работы выполняются квалифицированным персоналом с использованием современного технологического оборудования. Для достижения лучших результатов регулярно проводится сервис станков, замена режущего инструмента, поверка мерительного инструмента, аттестация рабочих.

Возможно частичное или полное использование сырья заказчика. УЗПМ использует в производстве конструкционную низколегированную сталь марки 09Г2С, а также высокопрочную сталь Strenx® 700 фирмы SSA.

Плазменная резка

УЗПМ осуществляет услуги по раскрою металла нестандартной формы по индивидуальному проекту. В распоряжении УЗПМ станок для плазменной резки с числовым программных управлением для высокоточной резки металла толщиной до 50 мм с прожигом. Данное оборудование позволяет обрабатывать металлические листы размером 1,5х3 метра.

Станок плазменной резки Станок плазменной резки Станок плазменной резки Станок плазменной резки

Лазерная резка

УЗПМ оказывает услугу лазерной резки листового металла любой сложности. Для этой цели УЗПМ использует станок сверхвысокой мощности GF 2060JH с волоконным лазером. Техгология с новой системой ЧПУ позволяет выполнять высокую точность резки, гравировки и маркировки. Изделие, выпущенное с такого станка, имеет гладкий ровный срез. Площадь резки 2х6 м. У нас Вы можете заказать лазерную резку листов из углеродистой стали толщиной до 25 мм, из нержавеющей стали – толщиной 20 мм, алюминий толщиной 16 мм, латунь толщиной 14 мм, медь толщиной 10 мм и оцинкованную сталь толщиной 14 мм.

Гибка металла

Для предоставления услуг по гибке стального металла на производственных площадях УЗПМ АНТ имеются необходимые станки. Возможны операции как по гибке листового металла, так и труб.

ГИБКА ЛИСТОВОГО МЕТАЛЛА

Манипуляции с металлом на посте гибки происходят оперативно и максимально точно засчет наличия на производственных площадях завода двух гидравлических листогибочных прессов бренда MVD Inan (Турция).

Рабочая длина одного станка составляет 4,1 метров, таким образом, пресс может развивать усилие до 400 тонн. Второй станок имеет мощность 600 тонн и позволит выполнять высокоточный гиб листового металла на длину до 6,1 метров.

ГИБКА ТРУБ

Такую услугу «УЗПМ АНТ» реализует засчет автоматического гидравлического трубогиба марки CMS. Станок идеально подходит для гибки толстостенных труб, он является трехголовочным, что позволяет устанавливать гибочную оснастку с тремя фиксированными радиусами гибки, либо с двумя радиусами + роликовой оснасткой для проталкивания. Кроме того, трубогиб укомплектован усовершенствованной стойкой ЧПУ: гибка труб производится за счет программного обеспечения и метода 3D-моделирования. Такие особенности повышают точность и скорость работы.

Автоматический трубогибочный станок CMS Автоматический трубогибочный станок CMS Автоматический трубогибочный станок CMS Автоматический трубогибочный станок CMS

Фрезерные работы

Операции фрезерования мы проводим на обрабатывающем центре Haas EC-1600ZT. Благодаря большому рабочему пространству и максимальной емкостей деталей в 10,000 lb, такой станок делает механическую обработку идеальной. Станок исключает отклонения в размерах деталей, вызванных изменениями температуры.

Горизонтально-фрезерный обрабатывающий центр Haas EC-1600ZT на Уральском заводе подъемных механизмов Горизонтально-фрезерный обрабатывающий центр Haas EC-1600ZT на Уральском заводе подъемных механизмов Горизонтально-фрезерный обрабатывающий центр Haas EC-1600ZT на Уральском заводе подъемных механизмов Горизонтально-фрезерный обрабатывающий центр Haas EC-1600ZT на Уральском заводе подъемных механизмов

Токарные работы

На нашем заводе три японских станка фирмы Mazak с ЧПУ с интеллектуальными функциями. На этих металлообрабатывающих комплексах изготоваливаются высокоточные детали, такие как оси шарнирных соединений, – они проходят предварительную, термическую и чистовую обработку. Максимальный обрабатываемый диаметр составляет 380 мм, а максимальная обрабатываемая длина обработки 502,5/1032,5 мм.

Горизонтальный станок для токарной обработки MAZAK QUICK TURN 250 L Горизонтальный станок для токарной обработки MAZAK QUICK TURN 250 L Горизонтальный станок для токарной обработки MAZAK QUICK TURN 250 L Горизонтальный станок для токарной обработки MAZAK QUICK TURN 250 L

Также парк станков УЗПМ влючает металлообрабатывающий станок DahuiMT C5112L без системы ЧПУ для обработки деталей цилиндрической формы большого диаметра и небольшой длины. Максимальный диаметр обрабатываемых деталей – 1250 мм. Максимальная длина обрабатываемой детали – 1050 мм

Токарно-карусельный станок DahuiMT C5112L Токарно-карусельный станок DahuiMT C5112L Токарно-карусельный станок DahuiMT C5112L Токарно-карусельный станок DahuiMT C5112L

Обработка также проводится на универсальном токарно-винторезном станке.

Токарно-винторезный станок JET GH-26120 Токарно-винторезный станок JET GH-26120 Токарно-винторезный станок JET GH-26120 Токарно-винторезный станок JET GH-26120

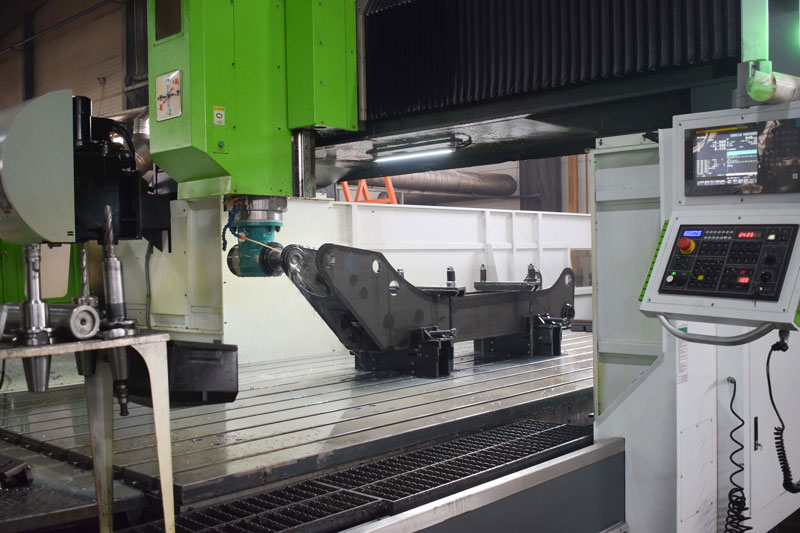

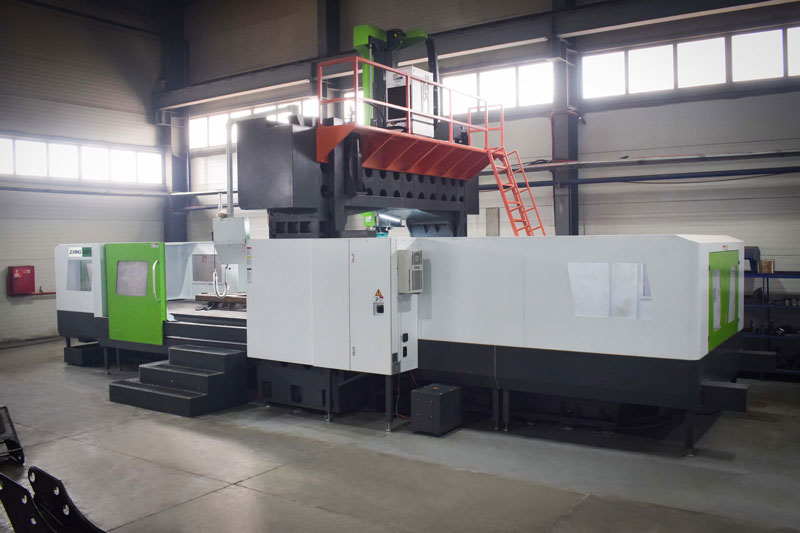

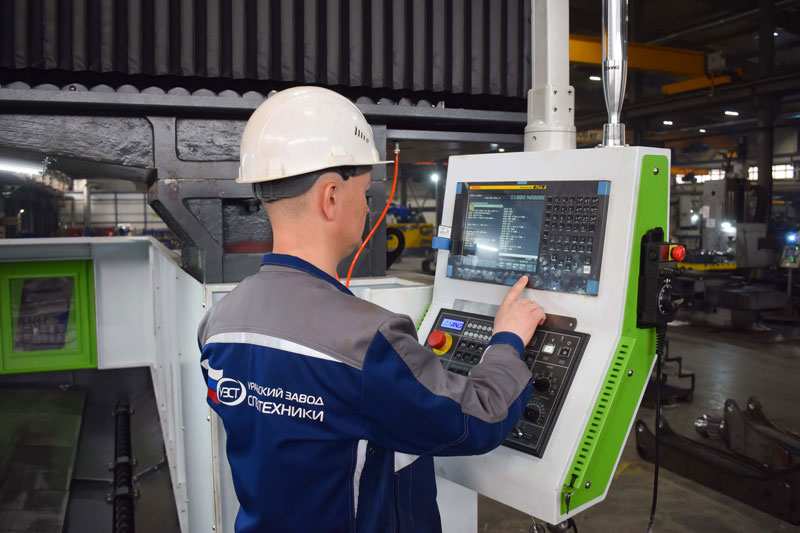

Расточные работы

Производим высокоточную расточку на специализированных станках с ЧПУ, которые позволяют обрабатывать заготовки различного размера.

Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ Расточные станки УЗПМ АНТ

Закалка токами высокой частоты

Изделия, прошедшие через процесс закалки токами высокой частоты, станут более устойчивы не только к внешнему воздействию со стороны других деталей, но и будут защищены от коррозийных образований. Такая индукционная закалка является одним из наиболее эффективных и в то же время простых способов повышения твердости и прочности материала деталей, что в свою очередь в большинстве случаев обеспечивает повышение их работоспособности. Закалке токами высокой частоты на специальной установке подвергаются втулки, валы, оси и прочие небольшие детали.

При индукционном нагреве токами высокой частоты реализуется возможность значительной концентрации электрической энергии в небольшом объеме нагреваемого металла, что позволяет осуществлять нагрев с большей скоростью. А благодаря автоматизированному программному обеспечению, закалочный процесс производится с высокой точностью.

Установка закалки деталей токами высокой частоты Установка закалки деталей токами высокой частоты Установка закалки деталей токами высокой частоты Установка закалки деталей токами высокой частоты

Сварочные работы

УЗПМ АНТ на заказ выполняет сварку металла в любых объемах, от типовых конструкций до индивидуальных проектов. Сварочные работы осуществляются высококвалифицированным персоналом при помощи современного оборудования.

Сварочные работы на УЗПМ АНТ Сварочные работы на УЗПМ АНТ Сварочные работы на УЗПМ АНТ Сварочные работы на УЗПМ АНТ

Чтобы обеспечить гарантированную безопасность сварных изделий, «Уральский завод подъемных механизмов АНТ» проводит ультразвуковой контроль всех швов. Такая методика является самым точным способом диагностики, превосходя по многим параметрам рентгенодефектоскопию, гамма-дефектоскопию, радио-дефектоскопию и др.

Ультразвуковой контроль швов КМУ АНТ Ультразвуковой контроль швов КМУ АНТ Ультразвуковой контроль швов КМУ АНТ

Дробеструйная обработка и покраска

УЗПМ АНТ предоставляет услуги окраски различных видов металлических изделий. Наш завод располагает собственным окрасочно-сушильным комплексом, который позволит каждой детали пройти многоступенчатый процесс покраски. Его внушительные размеры 36х6х5 м позволяют помещать в себя достаточного длинномерные изделия.

ДРОБЕСТРУЙНАЯ ОБРАБОТКА в специальной камере позволяет получать требуемую степень подготовки поверхности. После чего изделие грунтуется.

ГРУНТОВКУ мы проводим для защиты изделия от коррозии и ржавчины и для лучшего сцепления лакокрасочного покрытия на поверхности металла.

Грунтовка изделия после дробеструйной обработки Грунтовка изделия после дробеструйной обработки Грунтовка изделия после дробеструйной обработки Грунтовка изделия после дробеструйной обработки

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА на нашем заводе позволяет соблюдать все режимы нанесения лакокрасочного материала, – непосредственно нанесение, сушку и выдержку. В камере имеется специальная система вентиляции и очистки воздуха, которая обеспечивает качественное и безопасное окрашивание, устойчивое к влажности и низким температурам. Кроме этого, её освещение расположено таким образом, что свет равномерно распределен по всей поверхности окрашиваемых элементов, а также с помощью автоматических газовых горелок обеспечивается подогрев воздуха, циркулирующего в камере до рекомендованных значений для лакокрасочных материалов.

Для формирования защитных покрытий с высокоустойчивыми свойствами мы используем комплексные покрытия от ведущих мировых производителей: Prospektrum Coatings и Mipa. Также, для антикоррозионной обработки внутренней поверхности цистерн применяем материалы фирм Jotun и Hempel, а для консервации нижней части платформы, рам и фургонов – Novo. Кроме этого, обязательно выполняем обработку автомобилей защитным восковым составом ПРИМ ВУАЛЬ, чтобы сохранить на долгое время свежее покрытие.

На «Уральском заводе подъемных механизмов АНТ» есть 2 дробеструйных и 5 окрасочно-сушильных камер: 3 больших и 2 малых, и дополнительно 3 бокса предпродажной подготовки техники, где выполняется подкраска одновременно 6 элементов.  Такое количество камер обеспечивает оптимальные условия для выполнения качественного окрашивания и сушки в соответствии со всеми стандартами и рекомендациями.

Окрасочно-сушильная камера Окрасочно-сушильная и дробеструйная камеры Покраска изделия в окрасочной камере Окрасочно-сушильная и дробеструйная камеры

Дополнительные опции КМУ

Невыдвижные дополнительные опоры на Урал, Камаз

Невыдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Подходит на КМУ АНТ 22-2, АНТ 22-3, АНТ 22-4 – если межосевое расстояние менее 4100 мм. А также на КМУ АНТ 27-1 и КМУ ИФ 300.

Выдвижные дополнительные опоры на Камаз и Урал

Выдвижные гидравлические опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Опоры выдвигаются на разную длину и фиксируются в конечных положениях. Предназначены для монтажа на крано-манипуляторные установки АНТ 15-5ТЛ, АНТ 20-5ТЛ, АНТ 27-1.

Гидравлический поворот опор
Оснащение гидроманипуляторов АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 22-2, АНТ 22-3, АНТ 22-4 и тросового КМУ АНТ 20-5ТЛ гидравлическим механизмом выдвижения и поворота опор в транспортном положении не оказывает влияния на клиренс, таким образом, повышая проходимость автомобиля.
Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)
Конструктивные особенности агрегатов ремонта и обслуживания качалок (АРОК) и агрегатов наземного ремонта водоводов (АНРВ) предусматривают расположение крана-манипулятора на заднем свесе рамы автомобилей. Для данного варианта монтажа крано-манипуляторной установки наш завод, в целях обеспечения надежного крепежа и целостности конструкции, предлагает специальные монтажные элементы, которые подбираются с учетом особенностей КМУ. Подходит для КМУ: АНТ 1.8-2, АНТ 4.4-1, АНТ 5-2, АНТ 7.5-2, АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4.
Управление с кресла на колонне
Для крано-манипуляторных установок АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4 возможна доработка системы управления, которая осуществляется с сиденья оператора, расположенного в верхней части колонны КМУ. Непосредственное управление производится рычагами. Управляя манипулятором с сиденья, обеспечивается полноценный обзор рабочего пространства, что позволяет производить точные грузоподъемные работы.
Кабина оператора
Собственное производство УЗПМ АНТ. Подходит для гидроманипуляторов АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1 и тросовых КМУ АНТ 15-5ТЛ и АНТ 20-5ТЛ.
Защитный тент на кресло оператора
Увеличение вылета стрелы
На одну гидравлическую секцию для крано-манипуляторных установок АНТ 12-2, АНТ 12-3, АНТ 22-2 и АНТ 22-3.
Сертифицированная пассажирская люлька 1-местная
Рабочая платформа, или как ее еще могут называть — люлька, представляет из себя сварную конструкцию, которая имеет пол и ограждение с перилами, водило для подсоединения к стреле КМУ и механизм поворота, служащий для фиксации при помощи шарового крана для работы на высоте.
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Подходит для КМУ АНТ 4.4-1, 5-2, 7.5-2, 8.5-2, 12-2, 12-3, 12-4, 15-5ТЛ, 18-2, 20-5ТЛ, 22-2, 22-3, 22-4.
Сертифицированная пассажирская люлька 2-местная
Предназначена для подъема людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ. Рассчитана на подъем двух человек
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Подходит для КМУ АНТ 4.4-1, 5-2, 7.5-2, 8.5-2, 12-2, 12-3, 12-4, 15-5ТЛ, 18-2, 20-5ТЛ, 22-2, 22-3, 22-4
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Подходит для КМУ АНТ 4.4-1, 5-2, 7.5-2, 8.5-2, 12-2, 12-3, 12-4, 15-5ТЛ, 18-2, 20-5ТЛ, 22-2, 22-3, 22-4
Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Дополнительная гидролиния
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники засчет возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п.
Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Подходит для любой модели манипулятора.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ. Подходит для любой модели манипулятора.
Гидравлическая лебедка
Установка на кран-манипулятор компактной грузовой лебедки, являющейся дополнительным съемным устройством. Это помогает решать такие задачи, как например монтаж панелей малоэтажных зданий, установку технологического оборудования и т.д. Подходит для КМУ АНТ 7.5-2, АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1.
Лесной захват
Материал – Высокорочная сталь S700
Тип привода механизмов – гидравлический
Площадь поперечное сечение – 0,35 м2
Масса с рабочей жидкостью в гидроцилиндре – 0,245 т.
Температура рабочего состояния – -40...+40 °С
Используется для выполнения погрузочно-разгрузочных работ лесного сортимента. Кран-манипулятор с таким приспособлением можно смонтировать на лесовозы и сортиментовозы.
Подходит для КМУ АНТ 5-2, АНТ 7.5-2, АНТ 8.5-2, АНТ 10ЛМ, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 18-2, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1. Также грейфер подойдёт для моделей марки Велмаш и Майман.
Грейфер для металлолома
Материал – высокопрочная сталь S700
Объем захвата – 0,25 м³
Максимальная грузоподъемность – 2000 кг
Масса – 390 кг
Гидравлический тип привода механизмов
Шестилепестковый захват
Предназначен для работы с материалами произвольной конфигурации и формы, таких как лом металла.
ИНТЕРЕСНО ЗНАТЬ: во время зачерпывания грейфер может параллельно осуществлять дополнительные функции: слегка подрывать или подгребать.
Траверса грейфера имеет закрытую конструкцию, все элементы гидрооборудования спрятаны внутри.
Лепестки изготовлены из стали S700. Конструкция обеспечивает максимальную жесткость и увеличивает срок эксплуатации. Клык литой.
Конструкция крышки цилиндра обеспечивает легкий доступ к РВД в случае их замены.
Во всех сочленениях использованы бронзовые втулки, которые увеличивают срок эксплуатации быстроизнашиваемых деталей.
Подходит для КМУ АНТ 5-2, АНТ 7.5-2, АНТ 8.5-2, АНТ 10ММ, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 18-2, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1. Также грейфер подойдёт для моделей марки Велмаш и Майман.
Грейфер для сыпучих грузов
Гидроцилиндр горизонтального расположения
Объем – 0,25 м³
Масса – 280 кг
Можно не только производить погрузку-выгрузку сыпучих веществ, но и использовать их в качестве мини-экскаваторов при выборке грунта для траншей, ям и котлованов.
Подходит для КМУ АНТ 5-2, АНТ 7.5-2, АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 18-2, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1.
Бурильное оборудование
Кран-манипулятор с буром – многофункциональная и универсальная установка, позволяющая производить не только погрузочно-разгрузочные работы, но и бурение грунта. Буровое оборудование легко устанавливается и фиксируется в транспортное положение, может также транспортироваться вместе с краном, имеет удобную систему управления.
Комплектуется гидровращателем Delta CD-6 с гидролинией (крутящий момент до 5447 Нм) или аналогом.
А также возможна установка шнеков с бурами различного диаметра:
  • Шнек с буром Ø360 мм, длина 3 м
  • Шнек с буром Ø500 мм, длина 3 м
  • Шнек с буром Ø630 мм, длина 3 м
Глубина бурения – не менее 3000 мм
Бурильно-крановая установка может монтироваться на шасси грузовых автомобилей Урал, Камаз, ГАЗ и других большегрузов.
Подходит для КМУ АНТ 7.5-2, АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1.
Бурильное оборудование на тросовый КМУ
  • Глубина бурения – 4500 мм
  • Тип привода бурильного инструмента – гидравлический
  • Диаметр бурения – 360 мм
  • Вращение бурового инструмента – 35 об/мин
  • Крутящий момент гидровращателя бура – 7000 Нм
  • Забурник диаметром 360 мм с винтовым шнеком 2500 мм
  • Забурные части для грунтов 5-6 категории, резцы скальные
  • Удлинитель шнека телескопический длиной 2000 мм
Экскаваторный ковш
Подходит для крано-манипуляторных установок АНТ 8.5-2, АНТ 12-2, АНТ 12-3, АНТ 12-4, АНТ 22-2, АНТ 22-3, АНТ 22-4, АНТ 27-1.
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате.
Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
