КМУ АНТ 15-5ТЛ
| Технические характеристики КМУ АНТ 15-5ТЛ | |
|---|---|
| Материал | Высокопрочная сталь |
| Количество гидравлических выдвижных секций, шт. | 5 |
| Грузовой момент, тм | 15 |
| Максимальная грузоподъемность на минимальном вылете, кг | 7050 |
| Грузоподъемность на максимальном вылете, кг | 300 |
| Максимальный вылет стрелы, м | 19 |
| Рабочая температура окружающей среды, °С | -40...+40 |
| Максимальная высота подъема, м | 19,5 |
| Способ управления | Гидравлический |
| Угол поворота колонны, град. | 420 |
| Место управления | С сиденья |
| Транспортное положение опор | Вверх |
| Тип выдвижных опор | Гидравлические |
| База выдвижных опор, мм | 5 630 |
| Масса без гидронасоса, рабочей жидкости, кг | 3 000 |
| Емкость гидробака, л (полная/max/min) | 127 / 120 / 103 |
| Производительность насоса, л/мин | 60 |
| Рабочее давление, МПа | 24 |
| Размер по осям шпилек, мм | 687 / 707 |
| Размер для монтажа на раме, мм | 1 200 |
| Габаритные размеры в транспортном положении, мм | 5 300 х 2 495 х 2 500 |
Грузовысотные характеристики
ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используются высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.
СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ
Назначение КМУ АНТ 15-5ТЛ
Крано-манипуляторная установка АНТ 15-5ТЛ предназначена для производства погрузочно-разгрузочных, строительно- монтажных работ.
Иные операции: толкание или забивание объектов, крепление грузов на стреле в не предназначенных для этого местах, волочение груза по земле и другие подобные операции строго запрещены.
КМУ может эксплуатироваться при температуре от - 40 до +40 °C и при скорости ветра не более 14 м/с. Уклон площадки – не более 3 град.
Допустимый наклон крана-манипулятора при максимальном грузовом моменте – 5 град.
- Подвеска крюковая
- Секция шестая
- Секция пятая
- Секция четвертая
- Секция третья
- Секция вторая
- Секция первая
- Рабочее место
- Лестница
- Механизм поворота
- Балка выдвижная
- Гидроцилиндр опоры
- Лебедка
- Гидроцилиндр первой секции
- Колонна
- Маслоохладитель
- Бак гидравлический
- Гидробак
- Балансир
- Трап
Отличительные особенности КМУ АНТ 15-5ТЛ:
- Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
- Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
- Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
- На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
- У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
- В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
- Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
- Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
Габаритный чертеж

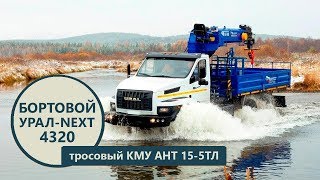

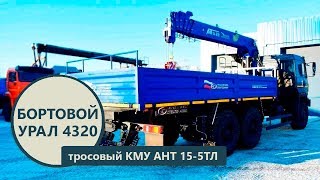

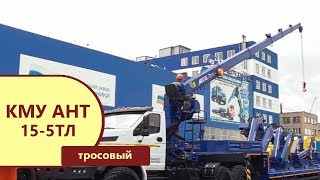

Видеоролики
Доработки
Дополнительные опоры на Урал, Камаз (выдвижные, гидравлические)
Выдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Опоры выдвигаются на разную длину и фиксируются в конечных положениях.
Грузовая корзина
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Сертифицированная пассажирская люлька 1-местная
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Сертифицированная пассажирская люлька 2-местная
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Гидронасос
Гидростанция 380В
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Защитный тент на кресло оператора
Кабина оператора
