КМУ АНТ 27-1

В наличии на складе 7 ед. В производстве -
Крано-манипуляторная установка АНТ 27-1 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 9000 кг.
Цена 3 500 000 RUB
Версия для печати
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 27-1
Материал Конструкционная низколегированная сталь 09Г2С
Количество гидравлических выдвижных секций, шт. 1
Грузовой момент, тм 24,00 (27,00)
Максимальная грузоподъемность, кг 8 000 (9 000*)
Грузоподъемность на максимальном вылете, кг 2 800 (3 300)
Максимальный вылет стрелы, м 8,53
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 9,50
Максимальная глубина опускания, м 2,20
Способ управления Гидравлический
Угол поворота колонны, град. 390
Место управления
  • c сиденья
  • дистанционное управление (опция)
Транспортное положение опор Вниз
Тип выдвижных опор Гидравлические
База выдвижных опор, мм 4 500
Стандартная база опор, мм 2 400
Масса без гидронасоса и рабочей жидкости, кг 3 900
Емкость гидробака, л (полная/max/min) 200 / 180 / 150
Производительность насоса, л/мин 60
Рабочее давление, МПа 24,5
Размер по осям шпилек, мм 630
Размер для монтажа на раме, мм 870
Габаритные размеры в транспортном положении, мм 4 834 х 2 400 х 2 630

Грузовысотные характеристики


* Максимальная грузоподъемность данной модели КМУ составляет 9 т. Однако на популярных трехосных вездеходах, таких как КАМАЗ 43118 и УРАЛ 4320 грузоподъемность крана-манипулятора ограничивается до 8 т. Максимальная грузоподъемность 9 т. достигается при установке на автомобильное шасси грузоподъемностью не менее 20 т., либо на шасси санного типа или стационаром.

Назначение КМУ АНТ 27-1

Крано-манипуляторная установка АНТ 27-1 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 9000 кг.

Схема крано-манипуляторной установки АНТ 27-1

СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Отличительные особенности КМУ АНТ 27-1

  • Стрела КМУ L-образной схемой складывания;
  • При собственном весе в 3900 кг манипулятор способен поднимать грузы до 9 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 8,53 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Видеоролики

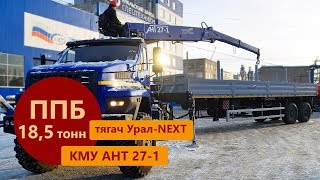

Видео про КМУ АНТ

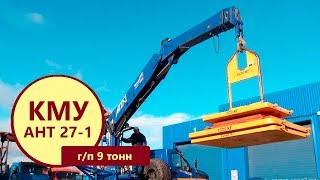

Видео про КМУ АНТ

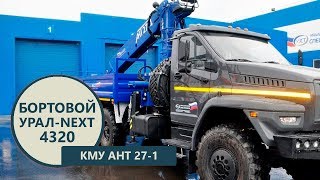

Видео про КМУ АНТ

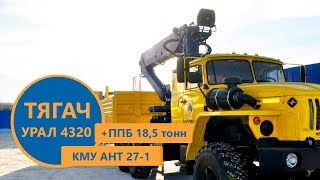

Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные опоры на Урал, Камаз

Опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Возможна установка выдвижных гидравлических, либо невыдвижных опор.

Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидравлическая лебедка
Установка на кран-манипулятор компактной грузовой лебедки, являющейся дополнительным съемным устройством. Это помогает решать такие задачи, как например монтаж панелей малоэтажных зданий, установку технологического оборудования и т.д.
Дополнительная гидролиния
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники засчет возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п.
Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Лесной захват
Материал – Высокорочная сталь S700
Тип привода механизмов – гидравлический
Площадь поперечное сечение – 0,35 м2
Масса с рабочей жидкостью в гидроцилиндре – 0,245 т.
Температура рабочего состояния – -40...+40 °С
Используется для выполнения погрузочно-разгрузочных работ лесного сортимента. Кран-манипулятор с таким приспособлением можно смонтировать на лесовозы и сортиментовозы.
Бурильное оборудование
Кран-манипулятор с буром – многофункциональная и универсальная установка, позволяющая производить не только погрузочно-разгрузочные работы, но и бурение грунта. Буровое оборудование легко устанавливается и фиксируется в транспортное положение, может также транспортироваться вместе с краном, имеет удобную систему управления.
Комплектуется гидровращателем Delta CD-6 с гидролинией (крутящий момент до 5447 Нм) или аналогом.
А также возможна установка шнеков с бурами различного диаметра:
  • Шнек с буром Ø360 мм, длина 3 м
  • Шнек с буром Ø500 мм, длина 3 м
  • Шнек с буром Ø630 мм, длина 3 м
Глубина бурения – не менее 3000 мм
Бурильно-крановая установка может монтироваться на шасси грузовых автомобилей Урал, Камаз, ГАЗ и других большегрузов.
Грейфер для сыпучих грузов
Объем ковша – 450 л
Вес (без ротатора) – 340 кг
Усилие закрывания – 17 кН
Рабочее давление – 21 МПа
Грейфер для металлолома
Материал – высокопрочная сталь S700
Объем захвата – 0,25 м³
Максимальная грузоподъемность – 2000 кг
Масса – 390 кг
Гидравлический тип привода механизмов
Шестилепестковый захват
Предназначен для работы с материалами произвольной конфигурации и формы, таких как лом металла.
ИНТЕРЕСНО ЗНАТЬ: во время зачерпывания грейфер может параллельно осуществлять дополнительные функции: слегка подрывать или подгребать.
Траверса грейфера имеет закрытую конструкцию, все элементы гидрооборудования спрятаны внутри.
Лепестки изготовлены из стали S700. Конструкция обеспечивает максимальную жесткость и увеличивает срок эксплуатации. Клык литой.
Конструкция крышки цилиндра обеспечивает легкий доступ к РВД в случае их замены.
Во всех сочленениях использованы бронзовые втулки, которые увеличивают срок эксплуатации быстроизнашиваемых деталей.
Экскаваторный ковш
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате. Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
Защитный тент на кресло оператора
Кабина оператора
