КМУ АНТ 22-4

В наличии на складе 7 ед. В производстве 1 ед.
Крано-манипуляторная установка АНТ 22-4 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 7000 кг.
Цена 4 050 000 RUB
Версия для печати
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 22-4
Материал
  • стрелы из высокопрочной стали
  • основание из конструкционной стали 09Г2С
Количество гидравлических выдвижных секций, шт. 4
Грузовой момент, тм 21,00
Максимальная грузоподъемность, кг 7 000
Грузоподъемность на максимальном вылете, кг 1 630
Максимальный вылет стрелы, м 11,70
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 13,63
Максимальная глубина опускания, м 9,60
Способ управления Гидравлический
Угол поворота колонны, град. 410
Место управления
  • с земли
  • с сиденья
  • дистанционное управление (опция)
Транспортное положение опор Вниз
Тип выдвижных опор Гидравлические
База выдвижных опор, мм 5 890
Стандартная база опор, мм 2290
Масса без гидронасоса, рабочей жидкости, кг 3 350
Емкость гидробака (полная / max / min), л 95 / 90 / 85
Производительность насоса, л/мин 50
Рабочее давление, МПа 25
Размер по осям шпилек, мм 880
Размер для монтажа на раме, мм 1650
Габаритные размеры в транспортном положении, мм 2 490 х 1 480 х 2 500

Грузовысотные характеристики

Назначение КМУ АНТ 22-4

Крано-манипуляторная установка АНТ 22-4 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 7000 кг.

  1. Опорный гидроцилиндр
  2. Платформа неповоротная
  3. Механизм поворота
  4. Гидроцилиндр первой стрелы
  5. Колонна
  6. Рабочее место оператора (машиниста)
  7. Стрела первая
  8. Гидроцилиндр второй стрелы
  9. Стрела вторая
  10. Гидроцилиндр первой секции телескопирования
  11. Секция телескопирования первая
  12. Гидроцилиндр второй секции телескопирования
  13. Секция телескопирования вторая
  14. Гидроцилиндр третьей секции телескопирования
  15. Секция телескопирования третья
  16. Гидроцилиндр четвертой секции телескопирования
  17. Секция телескопирования четвертая
  18. Подвеска крюковая

СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Отличительные особенности КМУ АНТ 22-4

  • Стрела КМУ Z-образной схемой складывания изготавливается из высокопрочной стали, что позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. Основание выполнено из конструкционной низколегированной стали 09Г2С. При собственном весе в 3350 кг манипулятор способен поднимать грузы до 7 т. Максимальный вылет стрелы в разложенном состоянии составляет 11,7 м;
  • На колонне и первой стреле повышена жесткость конструкции за счет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы присутствует отрицательный (обратный) изгиб, тем самым она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и, как следствие, уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Продуманная эргономика верхнего поста управления: боковая защита справа, сидение машиниста с откидной спинкой и с защитой от осадков и ультрафиолетового излучения, система безопасности с электронным управлением;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • Усовершенствованный механизм поворота КМУ, позволяющий исключить нагрузку на уплотнения поршня, что увеличивает их долговечность;
  • Фиксаторы осей съемные, что повышает ремонтопригодность;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Габаритно-присоединительные размеры

Видеоролики

Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные опоры на Урал, Камаз

Невыдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание.

Гидравлический поворот опор
Оснащение крано-манипуляторных установок гидравлическим механизмом выдвижения и поворота опор в транспортном положении не оказывает влияния на клиренс, таким образом, повышая проходимость автомобиля.
Сертифицированная пассажирская люлька 1-местная
Рабочая платформа, или как ее еще могут называть — люлька, представляет из себя сварную конструкцию, которая имеет пол и ограждение с перилами, водило для подсоединения к стреле КМУ и механизм поворота, служащий для фиксации при помощи шарового крана для работы на высоте.
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт

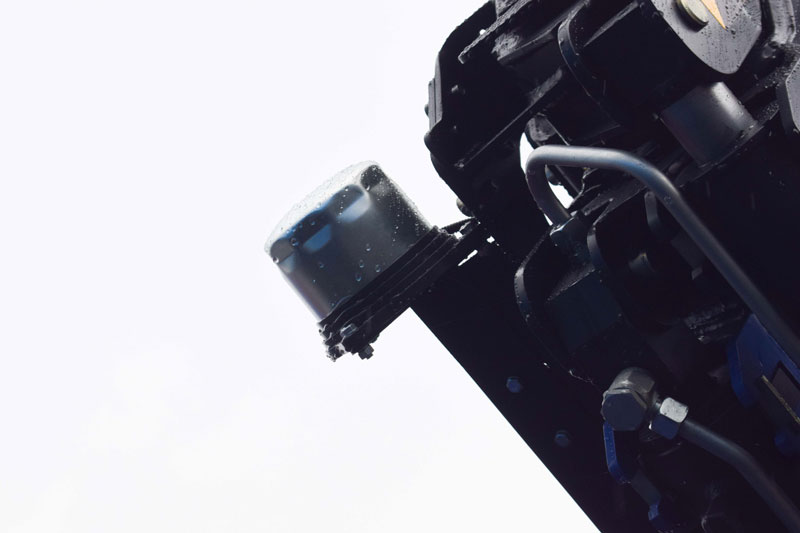

Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Сертифицированная пассажирская люлька 2-местная
Предназначена для подъема людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ. Рассчитана на подъем двух человек
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидравлическая лебедка
Установка на кран-манипулятор компактной грузовой лебедки, являющейся дополнительным съемным устройством. Это помогает решать такие задачи, как например монтаж панелей малоэтажных зданий, установку технологического оборудования и т.д.
Дополнительная гидролиния
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники засчет возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п.
Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Бурильное оборудование
Кран-манипулятор с буром – многофункциональная и универсальная установка, позволяющая производить не только погрузочно-разгрузочные работы, но и бурение грунта. Буровое оборудование легко устанавливается и фиксируется в транспортное положение, может также транспортироваться вместе с краном, имеет удобную систему управления.
Комплектуется гидровращателем Delta CD-6 с гидролинией (крутящий момент до 5447 Нм) или аналогом.
А также возможна установка шнеков с бурами различного диаметра:
  • Шнек с буром Ø360 мм, длина 3 м
  • Шнек с буром Ø500 мм, длина 3 м
  • Шнек с буром Ø630 мм, длина 3 м
Глубина бурения – не менее 3000 мм
Бурильно-крановая установка может монтироваться на шасси грузовых автомобилей Урал, Камаз, ГАЗ и других большегрузов.
Лесной захват
Материал – Высокорочная сталь S700
Тип привода механизмов – гидравлический
Площадь поперечное сечение – 0,35 м2
Масса с рабочей жидкостью в гидроцилиндре – 0,245 т.
Температура рабочего состояния – -40...+40 °С
Используется для выполнения погрузочно-разгрузочных работ лесного сортимента. Кран-манипулятор с таким приспособлением можно смонтировать на лесовозы и сортиментовозы.
Грейфер для сыпучих грузов
Объем ковша – 450 л
Вес (без ротатора) – 340 кг
Усилие закрывания – 17 кН
Рабочее давление – 21 МПа
Грейфер для металлолома
Материал – высокопрочная сталь S700
Объем захвата – 0,25 м³
Максимальная грузоподъемность – 2000 кг
Масса – 390 кг
Гидравлический тип привода механизмов
Шестилепестковый захват
Предназначен для работы с материалами произвольной конфигурации и формы, таких как лом металла.
ИНТЕРЕСНО ЗНАТЬ: во время зачерпывания грейфер может параллельно осуществлять дополнительные функции: слегка подрывать или подгребать.
Траверса грейфера имеет закрытую конструкцию, все элементы гидрооборудования спрятаны внутри.
Лепестки изготовлены из стали S700. Конструкция обеспечивает максимальную жесткость и увеличивает срок эксплуатации. Клык литой.
Конструкция крышки цилиндра обеспечивает легкий доступ к РВД в случае их замены.
Во всех сочленениях использованы бронзовые втулки, которые увеличивают срок эксплуатации быстроизнашиваемых деталей.
Экскаваторный ковш
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате. Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
Защитный тент на кресло оператора
Кабина оператора
