КМУ АНТ 1.8-2

В наличии на складе - В производстве 9 ед.
Крано-манипуляторная установка АНТ 1.8-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 990 кг.
Цена 900 000 RUB
Версия для печати
Показать 3D-модель
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 1.8-2
Материал Конструкционная низколегированная сталь 09Г2С
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 1,8
Максимальная грузоподъемность, кг 990
Грузоподъемность на максимальном вылете, кг 505
Максимальный вылет стрелы, м 3,57
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 4,66
Максимальная глубина опускания, м 1,54
Способ управления Гидравлический
Угол поворота колонны, град. 400
Место управления С земли
Транспортное положение опор Вверх
Тип выдвижных опор Механические
База выдвижных опор, мм 2700
Стандартная база опор, мм 1700
Масса без гидронасоса, рабочей жидкости, кг 430 кг
Емкость гидробака, л (полная / max / min) 32 / 30 / 24
Производительность насоса, л/мин 12
Рабочее давление, МПа 20
Размер по осям шпилек, мм 310
Размер для монтажа на раме, мм 610
Габаритные размеры в транспортном положении, мм 1850 x 494 x 1765

Грузовысотные характеристики

Назначение КМУ АНТ 1.8-2

Краноманипуляторная установка АНТ 1.8-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 990 кг.

  1. Основание (платформа неповоротная)
  2. Качающаяся опора
  3. Цилиндр поворота
  4. Стрела вторая с телескопом
  5. Стрела первая телескопическая
  6. Стрела вторая телескопическая
  7. Балка выдвижная
  8. Пульт управления
  9. Цилиндр подъёма 1-ой стрелы
  10. Цилиндр выдвижения телескопа
  11. Опорный цилиндр
  12. Гидробак

СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Отличительные особенности КМУ АНТ 1.8-2

  • Стрела КМУ с Z-образной схемой складывания.
  • При собственном весе в 430 кг манипулятор способен поднимать грузы до 1 т. Максимальный вылет стрелы в разложенном состоянии составляет 3,57 м.
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки.
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Видеоролики

Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ
Видео про КМУ АНТ

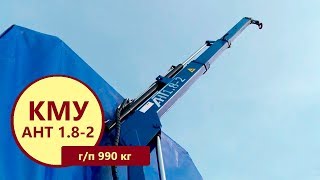

Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)
Конструктивные особенности агрегатов ремонта и обслуживания качалок (АРОК) и агрегатов наземного ремонта водоводов (АНРВ) предусматривают расположение крана-манипулятора на заднем свесе рамы автомобилей. Для данного варианта монтажа крано-манипуляторной установки наш завод, в целях обеспечения надежного крепежа и целостности конструкции, предлагает специальные монтажные элементы, которые подбираются с учетом особенностей КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидростанция
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате.
Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
Доставка

Вы можете выбрать оптимальный способ доставки:


- отгрузка спецтехники самовывозом со склада нашего завода

- при помощи транспортной компании

- доставка нашим транспортом
