КМУ АНТ 5-2 с грейфером

В наличии на складе - В производстве -
Крано-манипуляторная установка АНТ 5-2 с грейфером предназначена для осуществления погрузки-выгрузки сыпучих веществ, а также использование в качестве мини-экскаватора при выборке грунта для траншей, ям и котлованов.
Цена 2 250 000 RUB
Версия для печати
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 5-2
Материал Конструкционная низколегированная сталь 09Г2С
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 5,12
Максимальная грузоподъемность, кг 2 800
Грузоподъемность на максимальном вылете, кг 730
Максимальный вылет стрелы, м 6,78
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 8,00
Максимальная глубина опускания, м 5,00
Способ управления Гидравлический
Угол поворота колонны, град. 410
Место управления
  • с земли
  • дистанционное управление (опция)
Транспортное положение опор Вверх
Тип выдвижных опор Механические
Стандартная база опор, мм 2 220
База выдвижных опор, мм 4 230
Масса без гидронасоса, рабочей жидкости, кг 980
Емкость гидробака, л (полная / max / min) 48 / 40 / 36
Производительность насоса, л/мин 15
Рабочее давление, МПа 28,5
Размер по осям шпилек, мм 555
Монтажная база, мм 800
Габаритные размеры в транспортном положении, мм 2 370 х 712 х 1 700
Характеристики ковшового грейфера
Гидроцилиндр Горизонтального расположения
Объем, м³ 0,25
Масса, кг 280
Назначение Можно не только производить погрузку-выгрузку сыпучих материалов, но и использовать их в качестве мини-экскаваторов при выборке грунта для траншей, ям и котлованов

Грузовысотные характеристики


СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Отличительные особенности КМУ АНТ 5-2

  • Стрела с КМУ Z-образной схемой складывания;
  • При собственном весе в 980 кг манипулятор способен поднимать грузы до 2,8 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 6,78 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Геометрические параметры

Видеоролики

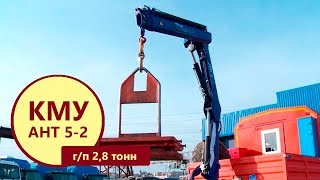

Видео про КМУ АНТ

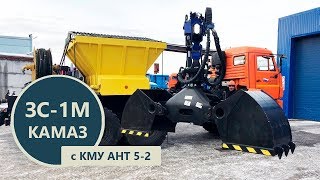

Видео про КМУ АНТ

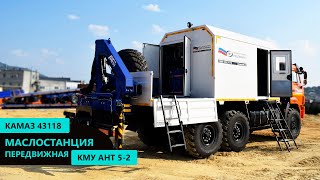

Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)
Конструктивные особенности агрегатов ремонта и обслуживания качалок (АРОК) и агрегатов наземного ремонта водоводов (АНРВ) предусматривают расположение крана-манипулятора на заднем свесе рамы автомобилей. Для данного варианта монтажа крано-манипуляторной установки наш завод, в целях обеспечения надежного крепежа и целостности конструкции, предлагает специальные монтажные элементы, которые подбираются с учетом особенностей КМУ.
Сертифицированная пассажирская люлька 1-местная
Рабочая платформа, или как ее еще могут называть — люлька, представляет из себя сварную конструкцию, которая имеет пол и ограждение с перилами, водило для подсоединения к стреле КМУ и механизм поворота, служащий для фиксации при помощи шарового крана для работы на высоте.
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Сертифицированная пассажирская люлька 2-местная
Предназначена для подъема людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ. Рассчитана на подъем двух человек
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате.
Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
