Крано-манипуляторная установка АНТ 14.7-3
Материал Высокопрочные стали
Количество гидравлических выдвижных секций, шт. 3

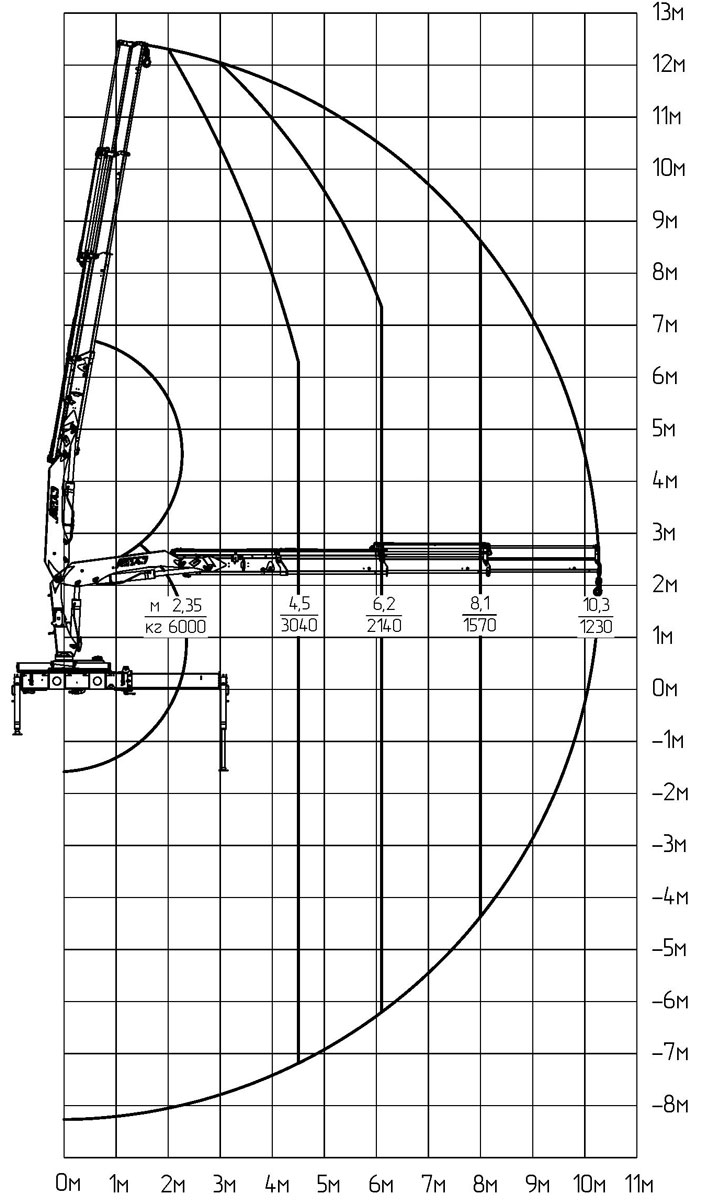

Грузовой момент, тм 14,1

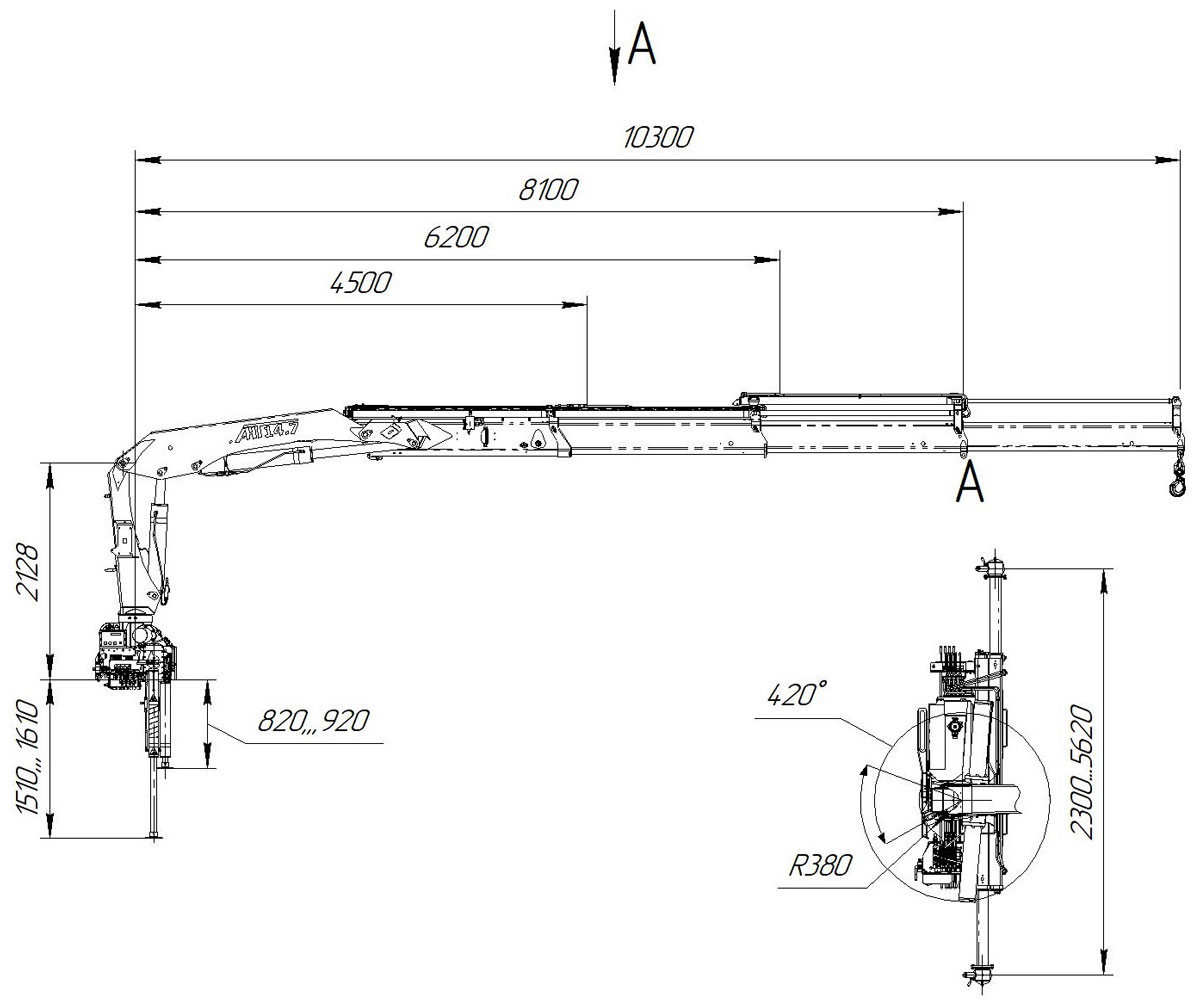

Максимальный вылет стрелы, м 10,1
Максимальная грузоподъемность, кг 6000
Грузоподъемность на максимальном вылете, кг 1230

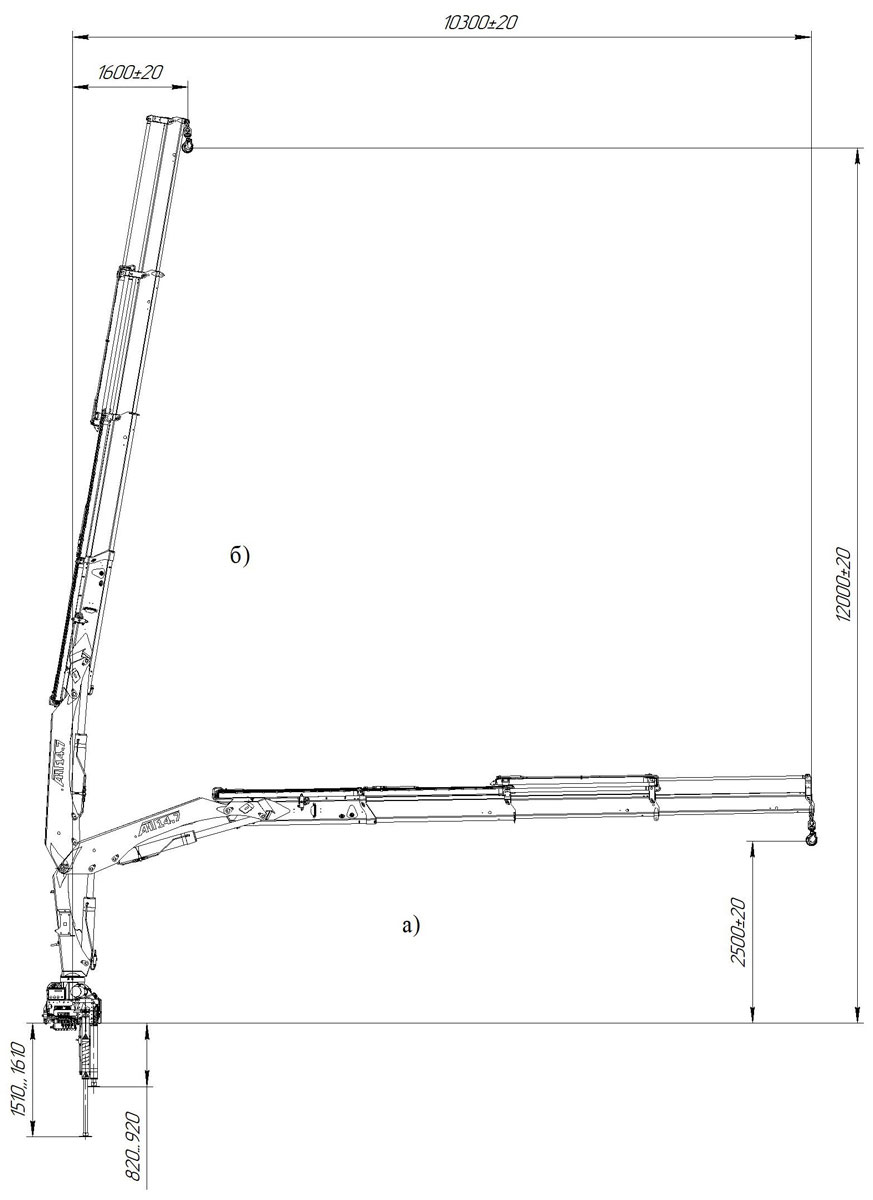

Максимальная высота подъема, м 12
Максимальная глубина опускания, м 6
Способ управления Гидравлический
Угол поворота колонны 420°
Место управления
  • С земли
  • С сиденья (опция)
  • Дистанционное управление (опция)
Транспортное положение опор Вверх
Тип выдвижных опор Гидравлические
База выдвижных опор, мм 5600
Стандартная база опор, мм 2290
Масса без гидронасоса, рабочей жидкости, кг 2150
Емкость гидробака, л (полная/max/min) 82/80/77
Производительность насоса, л/мин 40-45
Рабочее давление, МПа 30
Размер по осям шпилек, мм 707/728
Размер для монтажа на раме, мм 1100/1300

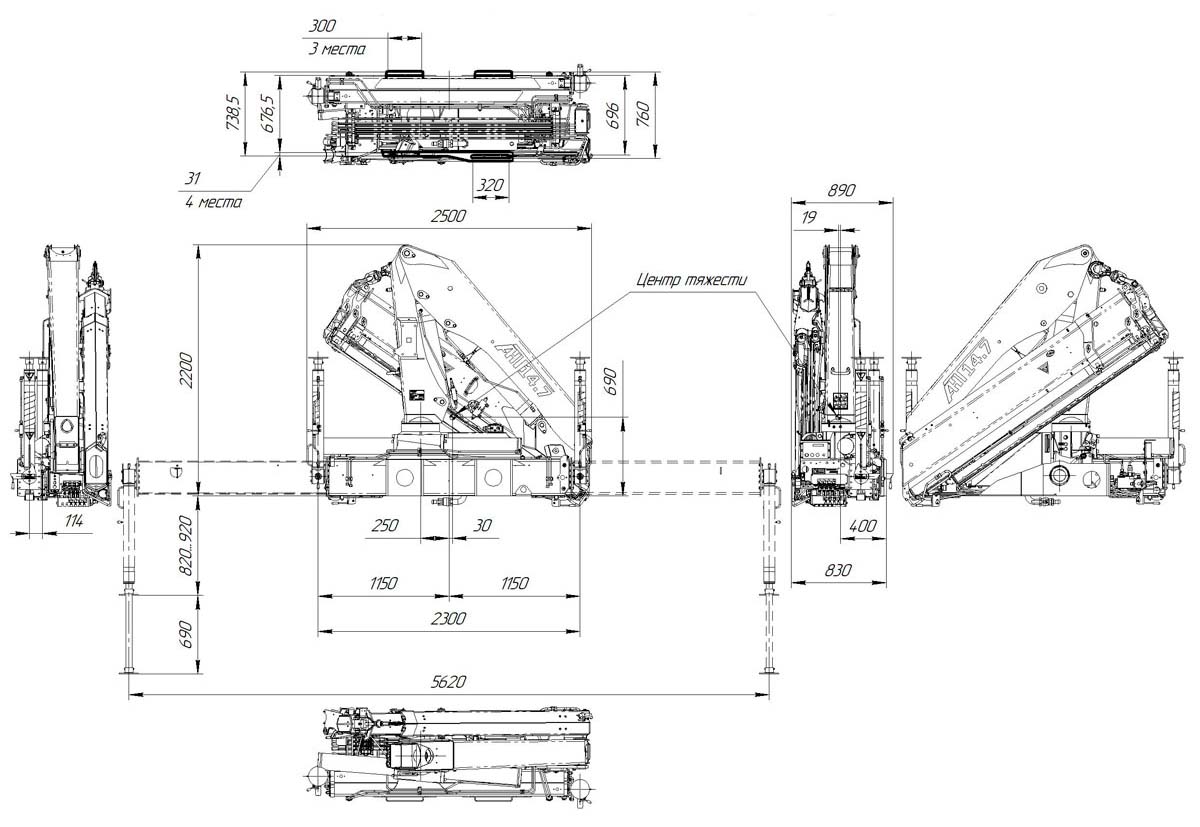

Габаритные размеры в транспортном положении (ДхШхВ), мм 2500х880х2200

Назначение КМУ АНТ 14.7-3

Крано-манипуляторная установка АНТ 14.7-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 6000 кг.

Отличительные особенности КМУ АНТ 14.7-3

  • Стрела КМУ с Z-образной схемой складывания;
  • Стрелы и основание изготавливаются из высокопрочных сталей, что позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 2,15 тонны манипулятор способен поднимать грузы до 6,1 тонны. Максимальный вылет стрелы с гуськом составляет 10,1 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла;
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С;
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
    Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы крана-манипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Видеоролики

Видео про КМУ АНТ

Доработки

Гидравлический поворот опор
Оснащение крано-манипуляторных установок гидравлическим механизмом выдвижения и поворота опор в транспортном положении не оказывает влияния на клиренс, таким образом, повышая проходимость автомобиля.
Дополнительные монтажные элементы для монтажа КМУ на свесе рамы (для АРОК, АНРВ)
Конструктивные особенности агрегатов ремонта и обслуживания качалок (АРОК) и агрегатов наземного ремонта водоводов (АНРВ) предусматривают расположение крана-манипулятора на заднем свесе рамы автомобилей. Для данного варианта монтажа крано-манипуляторной установки наш завод, в целях обеспечения надежного крепежа и целостности конструкции, предлагает специальные монтажные элементы, которые подбираются с учетом особенностей КМУ.
Управление с кресла на колонне
Доработка системы управления, которая осуществляется с сиденья оператора, расположенного в верхней части колонны КМУ. Непосредственное управление производится рычагами. Управляя манипулятором с сиденья, обеспечивается полноценный обзор рабочего пространства, что позволяет производить точные грузоподъемные работы.
Защитный тент на кресло оператора
Сертифицированная пассажирская люлька 1-местная
Рабочая платформа, или как ее еще могут называть — люлька, представляет из себя сварную конструкцию, которая имеет пол и ограждение с перилами, водило для подсоединения к стреле КМУ и механизм поворота, служащий для фиксации при помощи шарового крана для работы на высоте.
Таким образом, люлька предназначена для подъема рабочих с инструментом и материалами для ремонта и технического обслуживания линий электропередач и оборудования при отсутствии осадков, тумана и измороси. Данная модель люльки одноместная и соответствует всем сертификатам и стандартам.
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Сертифицированная пассажирская люлька 2-местная
Предназначена для подъема людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ. Рассчитана на подъем двух человек
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Дистанционное управление
Пульт осуществляет управление всеми функциями крано-манипуляторной установки. Преимущество дистанционного управления заключается в том, что оно обеспечивает безопасность оператора и позволяет наблюдать за движением КМУ, производя при этом высокоточные работы и сокращая время на погрузку и разгрузку.
Возможна установка дополнительной гидролинии.
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники из-за возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п. Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Гидравлическая лебедка
Установка на кран-манипулятор компактной грузовой лебедки, являющейся дополнительным съемным устройством. Это помогает решать такие задачи, как например монтаж панелей малоэтажных зданий, установку технологического оборудования и т.д.
Дополнительная гидролиния
Ввод дополнительной гидролинии на крано-манипуляторную установку помогает значительно увеличить область применения спецтехники засчет возможности установки различного навесного оборудования, например захватов, грейферов, шнеков, гидробуров и т.п.
Монтаж дополнительной гидролинии осуществляется после тщательного измерения и подготовки КМУ.
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Бурильное оборудование
Кран-манипулятор с буром – многофункциональная и универсальная установка, позволяющая производить не только погрузочно-разгрузочные работы, но и бурение грунта. Буровое оборудование легко устанавливается и фиксируется в транспортное положение, может также транспортироваться вместе с краном, имеет удобную систему управления.
Комплектуется гидровращателем Delta CD-6 с гидролинией (крутящий момент до 5447 Нм) или аналогом.
А также возможна установка шнеков с бурами различного диаметра:
  • Шнек с буром Ø360 мм, длина 3 м
  • Шнек с буром Ø500 мм, длина 3 м
  • Шнек с буром Ø630 мм, длина 3 м
Глубина бурения – не менее 3000 мм
Бурильно-крановая установка может монтироваться на шасси грузовых автомобилей Урал, Камаз, ГАЗ и других большегрузов.
Лесной захват
Материал – Высокорочная сталь S700
Тип привода механизмов – гидравлический
Площадь поперечное сечение – 0,35 м2
Масса с рабочей жидкостью в гидроцилиндре – 0,245 т.
Температура рабочего состояния – -40...+40 °С
Используется для выполнения погрузочно-разгрузочных работ лесного сортимента. Кран-манипулятор с таким приспособлением можно смонтировать на лесовозы и сортиментовозы.
Грейфер для сыпучих грузов
Объем ковша – 450 л
Вес (без ротатора) – 340 кг
Усилие закрывания – 17 кН
Рабочее давление – 21 МПа
Грейфер для металлолома
Материал – высокопрочная сталь S700
Объем захвата – 0,25 м³
Максимальная грузоподъемность – 2000 кг
Масса – 390 кг
Гидравлический тип привода механизмов
Шестилепестковый захват
Предназначен для работы с материалами произвольной конфигурации и формы, таких как лом металла.
ИНТЕРЕСНО ЗНАТЬ: во время зачерпывания грейфер может параллельно осуществлять дополнительные функции: слегка подрывать или подгребать.
Траверса грейфера имеет закрытую конструкцию, все элементы гидрооборудования спрятаны внутри.
Лепестки изготовлены из стали S700. Конструкция обеспечивает максимальную жесткость и увеличивает срок эксплуатации. Клык литой.
Конструкция крышки цилиндра обеспечивает легкий доступ к РВД в случае их замены.
Во всех сочленениях использованы бронзовые втулки, которые увеличивают срок эксплуатации быстроизнашиваемых деталей.
Экскаваторный ковш
Утепление гидравлической обвязки
Эта доработка позволяет защитить трубопроводы крано-манипуляторной установки от замерзания и коррозии при низких температурах в холодном климате.
Утепление гидравлической обвязки представляет собой специальный кабель, который «навивается» на штатный трубопровод гидравлической обвязки, а затем на него надевается теплоизоляция из трубчатого материала.
