КМУ АНТ 20-5ТЛ

В наличии на складе 7 ед. В производстве -
Тросовая крано-манипуляторная установка АНТ 20-5ТЛ предназначена для производства погрузочно-разгрузочных, строительно-монтажных работ.
Цена 3 580 000 RUB
Версия для печати
Важно знать
Характеристики
Описание
Чертежи
Видео
Доработки
Технические характеристики КМУ АНТ 20-5ТЛ
Материал Высокопрочная сталь
Количество выдвижных секций, шт. 5
Грузовой момент, тм 18
Грузоподъемность нетто максимальная (на минимальном рабочем вылете), тонн/метр 7,2 / 2
Грузоподъемность нетто на максимальном вылете стрелы, тонн 0,35
Максимальный вылет стрелы, м 20,3
Максимальная высота подъема, м 23
Скорость вращения, об/мин 2
Способ управления Гидравлический
Угол подъема стрелы/скорость, град./сек. От -17 до +75 / 18
Угол поворота колонны, град. 360 (непрерывно)
Место управления С сиденья
Транспортное положение опор Вверх
Тип выдвижных опор Гидравлические
База выдвижных опор, мм 5 820
Масса без гидронасоса, рабочей жидкости, кг 3 670 / 4 200
Емкость гидробака, л  180
Производительность насоса, л/мин 60
Рабочее давление, МПа 24
Размер по осям шпилек, мм 860
Размер для монтажа на раме, мм 1 200
Лебедка

С гидравлическим приводом

Диаметр – 10 мм

Длина – 120 м

Габаритные размеры в транспортном положении (ДхШхВ), мм 5 800 х 2 385 х 2 670

Грузовысотные характеристики


ВАЖНО ЗНАТЬ: Еще одной особенностью модели КМУ АНТ 20-5 ТЛ является отрицательный угол наклона, то есть стрела может опускаться ниже уровня горизонта на 17°, что упрощает ее обслуживание, так как для осмотра теперь не требуется лестница или стремянка. Также облегчается монтаж корзины и обеспечивается комфортный доступ в нее с земли.

ВАЖНО ЗНАТЬ: При производстве крано-манипуляторных установок АНТ используются высокопрочные стали, благодаря которым значительно повышается прочность конструкции, улучшаются ее грузоподъемные характеристики, и уменьшается масса установки.


СКАЧАТЬ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ


Отличительные особенности КМУ АНТ 20-5ТЛ:

  • Крюк крана манипулятора изготавливается из износостойкой стали методом объемной штамповки
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.
  • На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла.
  • У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования.
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С
  • Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания.
  • Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Габаритный чертеж

Видеоролики

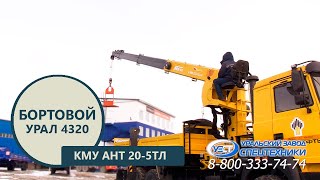

Видео про КМУ АНТ
Видео про КМУ АНТ

Доработки

Дополнительные опоры на Урал, Камаз (выдвижные, гидравлические)

Выдвижные опоры обеспечивают устойчивое положение автомобиля при погрузочно-разгрузочных работах, исключая его раскачивание и опрокидывание. Опоры выдвигаются на разную длину и фиксируются в конечных положениях.

Гидравлический поворот опор
Оснащение крано-манипуляторных установок гидравлическим механизмом выдвижения и поворота опор в транспортном положении не оказывает влияния на клиренс, таким образом, повышая проходимость автомобиля.
Сертифицированная пассажирская люлька 2-местная
Предназначена для подъема людей и грузов малой массы на высоту для выполнения ремонтно-монтажных работ. Рассчитана на подъем двух человек
Грузоподъемность – 250 кг
Длина – 1560 мм
Ширина – 650 мм
Кронштейн с быстросъемным устройством
Дистанционное управление – радио-пульт
Возможна установка ограничителя или указателя опасного приближения к линии электропередач для работы вблизи ЛЭП
Грузовая корзина
Длина – 1400 мм
Ширина – 850 мм
Высота – 1500 мм
Вес – 130 кг
Грузоподъемность – 200 кг
Гидронасос
Гидронасос подбирается исходя из необходимого давления, а так же из необходимой производительности оборудования. Идёт присоединение напорно-всасывающего маслобензостойкого рукава от всасывающей полости насоса до бака КМУ и напорного рукава высокого давления, соединяющего насос с гидрораспределителем КМУ.
Бурильное оборудование
  • Глубина бурения – 4500 мм
  • Тип привода бурильного инструмента – гидравлический
  • Диаметр бурения – 360 мм
  • Вращение бурового инструмента – 35 об/мин
  • Крутящий момент гидровращателя бура – 7000 Нм
  • Забурник диаметром 360 мм с винтовым шнеком 2500 мм
  • Забурные части для грунтов 5-6 категории, резцы скальные
  • Удлинитель шнека телескопический длиной 2000 мм
Гидростанция 380В
Для автономной работы КМУ.
Давление – 280 bar
Производительность – 32,5 л/мин
Объем бака – 150 л
Мощность двигателя – 15 кВт
Защитный тент на кресло оператора
Кабина оператора
